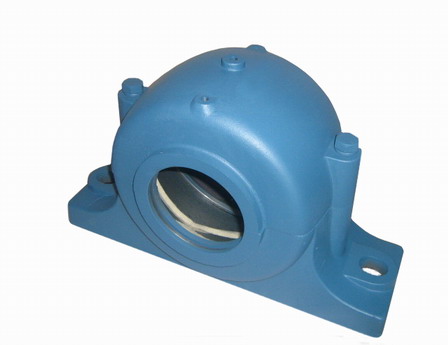

Product Name:  Plummer Blocks

SN Series



Housing No Shaft dia d1 Dimension     mm Wt(Kg) Bearing No Adapter Sleeve Locating Ring
D a b c g h L W m s u v x d2 d3 f1 F2
H8 H12 h12 H12 H12 H13 Number QTY
SN505 20 3/4 52 165 46 22 25 40 67 75 130 M12 15 20 22 21.5 31 3 4.2 1.4 1205K   H205 HE205 52X5 2
2205K 22205K H305 HE305 52X7 1
SN506 25 1 62 185 52 22 30 50 77 90 150 M12 15 20 22 26.5 38 4 5.4 1.9 1206K   H206 HE206 62X7 2
2206K 22206K H306 HE306 62X10 1
SN507 30 11/8 72 185 52 22 33 50 82 95 150 M12 15 20 24 31.5 43 4 5.4 2.0 1207K   H207 HE207 72X8 2
2207K 22207K H307 HE307 72X10 1
SN508 35 11/4 80 205 60 25 33 60 85 110 170 M12 15 20 26 36.5 48 4 5.4 3.2 1208K   H208 HE208 80X7.5 2
2208K 22208K H308 HE308 80X10 1
SN509 40 11/2 85 205 60 25 31 60 85 112 170 M12 15 20 28 41.5 53 4 5.4 3.0 1209K   H209 HE209 85X6 2
2209K 22209K H309 HE309 85X8 1
SN510 45 13/4 90 205 60 25 33 60 90 115 170 M12 15 20 28 46.5 58 5 5.4 3.4 1210K   H210 HE210 90X6.5 2
2210K 22210K H310 HE310 90X10 1
SN511 50 2 100 255 70 28 33 70 95 130 210 M16 18 23 30 51.5 67 5 6.9 4.6 1211K   H211 HE211 100X6 2
2211K 22211K H311 HE311 100X8 1
SN512 55 21/8 110 255 70 30 38 70 105 135 210 M16 18 23 32 56.5 72 5 6.9 5.0 1212K   H212 HE212 110X8 2
2212K 22212K H312 HE312 110X10 1
SN513 60 21/4 120 275 80 30 43 80 110 150 230 M16 18 23 36 62 77 5 6.8 6.8 1213K   H213 HE213 120X10 2
2213K 22213K H313 HE313 120X12 1
SN515 65 21/2 130 280 80 30 41 80 115 155 230 M16 18 23 38 67 82 5 6.8 7.4 1215K   H215 HE215 130X8 2
2215K 22215K H315 HE315 130X10 1
SN516 70 23/4 140 315 90 32 43 95 120 175 260 M20 22 27 40 72 79 6 8.1 9.5 1216K   H216 HE216 140X8.5 2
2216K 22216K H316 HE316 140X10 1
SN517 75 3 150 320 90 32 46 95 125 185 260 M20 22 27 42 77 94 6 8.1 10.0 1217K   H217 HE217 150X9 2
2217K 22217K H317 HE317 150X10 1
SN518 80 31/4 160 345 100 35 62 100 145 195 290 M20 22 27 50 82 99 6 8.1 12.8 1218K 22218K H218 HE218 160X16.2 2
2218K 23218K H318 HE318 160X11.2 2
    H2318 HE2318 160X10 1
SN519 85   170 345 100 35 53 112 140 210 290 M20 22 27 52 87 104 6 8.1 15.4 1219K   H219 HE219 170X10.5 2
2219K 22219K H319 HE319 170X10.5 1
SN520 90 31/2 180 380 110 40 70 112 160 218 320 M24 26 32 54 92 111 7 9.3 17.8 2220K 22220K H320 HE320 180X12.1 2
  23220K H2320 HE2320 180X10 1
SN522 100 4 200 410 120 45 80 125 175 240 350 M24 26 32 60 102 125 8 11 19.0 2222K 22222K H322 HE322 180X3.5 2
  23222K H2322 HE2322 180X10 1
SN524 110 41/4 215 410 120 45 86 140 185 270 350 M24 26 32 64 113 135 8 11 23.0   22224K H3124 HE3124 215X14 2
  23224K H2324 HE2324 215X10 1
SN526 115 41/2 230 445 130 50 90 150 190 290 380 M24 28 36 64 118 140 8 11 32.0   22226K H3126 HE3126 230X13 2
  23226K H2326 HE2326 230X10 1
SN528 125 5 250 500 150 50 98 150 205 305 420 M30 33 42 70 128 154 9 12 40.0   22228K H3128 HE3128 250X15 2
  23228K H2328 HE2328 250X10 1
SN530 135 51/4 270 530 160 60 106 160 220 325 450 M30 33 42 76 138 164 9 12 47.2   22230K H3130 HE3130 270X16.5 2
  23230K H2330 HE2330 270X10 1
SN532 140 51/2 290 550 160 60 114 170 235 345 470 M30 33 12 80 143 173 10 14 56.5   22232K H3132 HE3132 290X17 2
  23232K H2332 HE2332 290X10 1



1200 Series

Housing No Dimensions  mm Wt(Kg) Bearing No

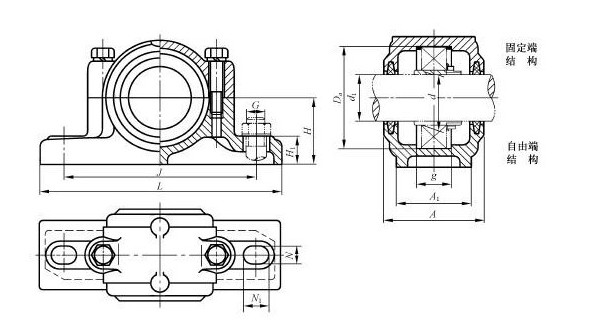

d d1 L J H H1 A A1 D g N N1
1205 25 30 134 104 34 15 57 37 52 18 16 12 0.76 1205 2205
1206 30 35 150 118 39 15 60 40 62 20 18 12 0.98 1206 2206
1207 35 45 177 140 45 17 69 44 72 23 20 14 1.40 1207 2207
1208 40 50 190 150 48 18 75 53 80 23 22 14 1.70 1208 2208
1209 45 55 195 157 52 19 77 53 85 23 23 14 2.00 1209 2209
1210 50 60 206 165 54 21 83 56 90 23 23 14 2.50 1210 2210
1211 55 65 229 183 62 22 90 67 100 25 25 18 3.40 1211 2211
1212 60 70 249 205 69 22 92 69 110 28 26 18 4.50 1212 2212
1213 65 75 266 217 73 26 94 73 120 31 26 18 4.20 1213 2213
1214 70 80 270 220 75 26 95 73 125 31 26 18 5.70 1214 2214
1215 75 85 280 225 78 26 95 75 130 31 26 18 5.90 1215 2215
1216 80 90 300 240 86 26 100 78 140 33 26 18 7.80 1216 2216
1217 85 95 320 260 92 28 125 88 150 36 30 18 9.50 1217 2217
1218 90 100 360 290 100 30 130 90 160 40 40 22 12.00 1218 2218



1500 Series

Housing No Dimensions          mm Wt(Kg) Bearing No Asapter Sleeve
d d1 L J H H1 A A1 D g N N1
1504 20 12 128 98 31 14 50 34 47 18 16 12 0.67 1204K 2204K H204 H304
1505 25 20 134 104 34 15 57 37 52 18 16 12 0.78 1205K 2205K H205 H305
1506 30 25 150 118 39 15 60 40 62 20 18 12 1.00 1206K 2206K H206 H306
1507 35 30 177 140 45 17 69 44 72 23 20 14 1.60 1207K 2207K H207 H307
1508 40 35 190 150 48 18 75 53 80 23 22 14 1.95 1208K 2208K H208 H308
1509 45 40 195 157 52 19 77 53 85 23 23 14 2.20 1209K 2209K H209 H309
1510 50 45 206 165 54 21 83 56 90 23 23 14 2.80 1210K 2210K H210 H310
1511 55 50 229 183 62 22 90 67 100 25 25 18 3.70 1211K 2211K H211 H311
1512 60 55 249 205 69 22 92 69 110 28 26 18 4.80 1212K 2212K H212 H312
1513 65 60 266 217 73 26 94 73 120 31 26 18 5.50 1213K 2213K H213 H313
1515 75 65 280 225 78 26 95 75 130 31 26 18 6.00 1215K 2215K H215 H315
1516 80 70 300 240 86 26 110 78 140 33 28 18 8.20 1216K 2216K H216 H316
1517 85 75 320 260 92 28 125 88 150 36 30 18 10.00 1217K 2217K H217 H317
1518 90 80 360 290 100 30 130 90 160 40 40 22 13.00 1218K 2218K H218 H318
